Pont tournant de 24 mètres

Étapes de construction d'un pont tournant de 24 mètres

Cette réalisation de pont tournant est à l'échelle 1/43,5 ou Zéro, le O étant la lettre de qualification de cette échelle.

j'ai commencé le chantier fin août 2019.

Les cotes ont été prises sur le pont tournant de 24 mètres du dépôt de Montluçon toujours en service, au profit de l'association AAATV Montluçon

(Amicales des Anciens et Amis de la Traction Vapeur de Montluçon Auvergne)

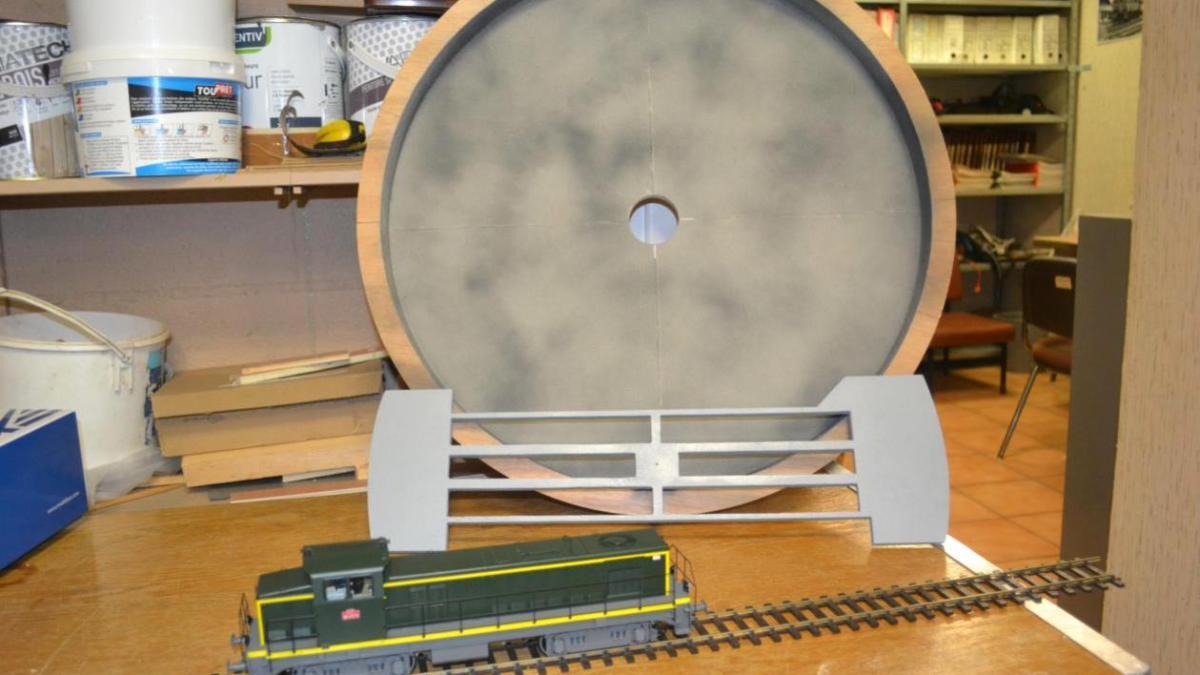

La fosse est constituée de trois rondelles de contreplaqué, deux de 15 mm et une de 10 mm, sur 24 mm de large.

le fond de la fosse de 10 mm. Les dimensions de cette fosse sont de 60 cm de diamètre extérieur et 55,2 de diamètre intérieur.

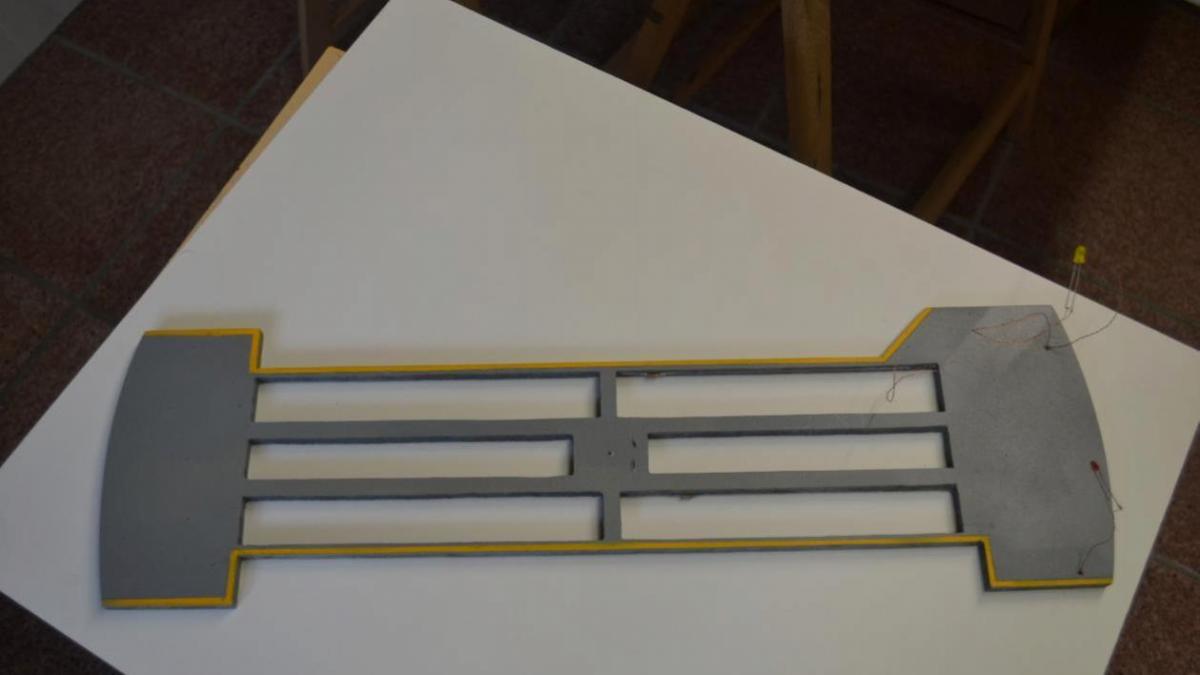

Ses rondelles ont été découpées à la scie sauteuse, puis collées les unes sur les autres à la colle à bois. Le pont fait 55,2 cm de longueur.

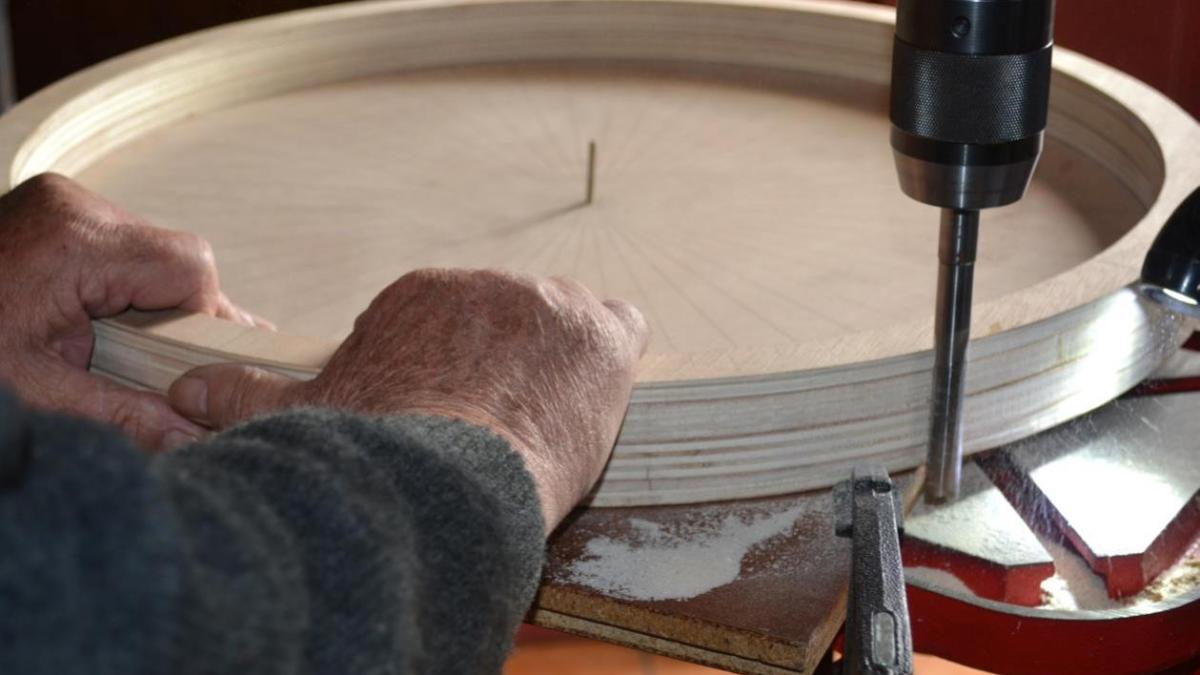

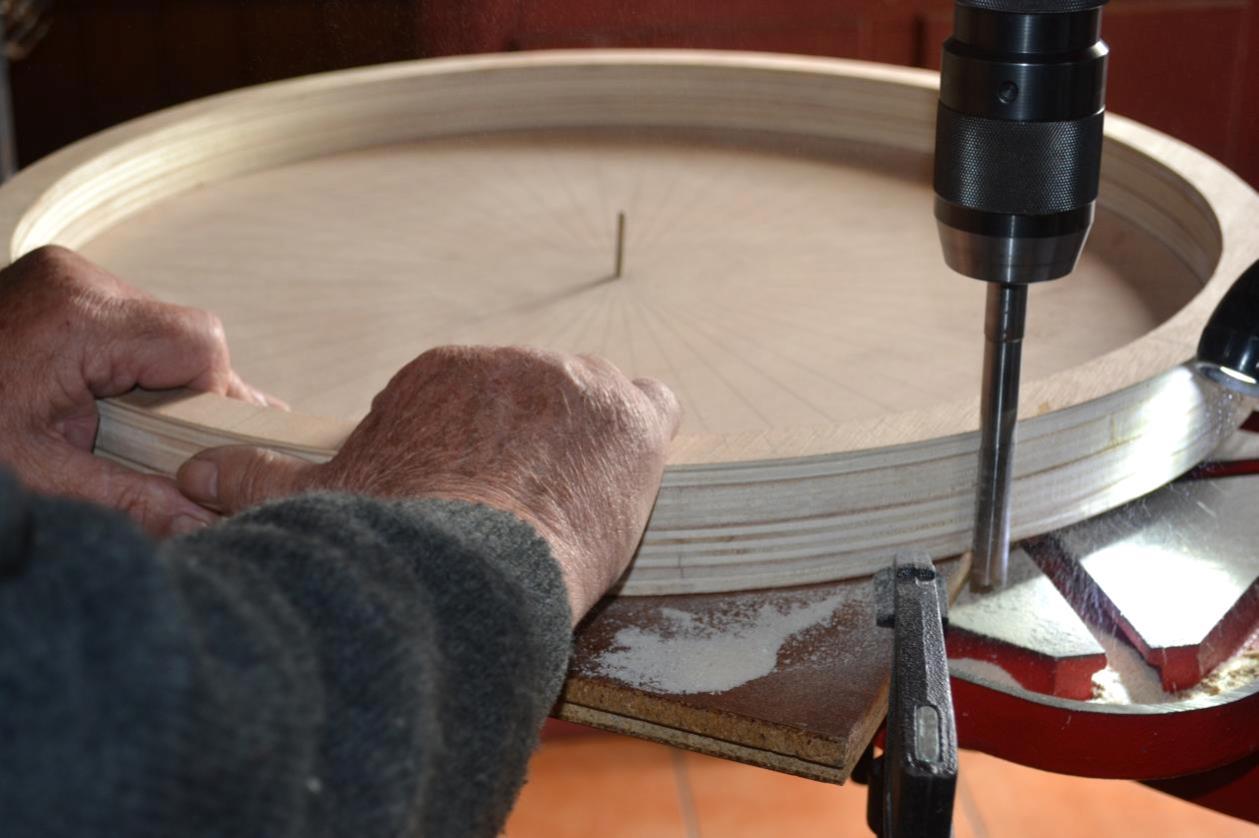

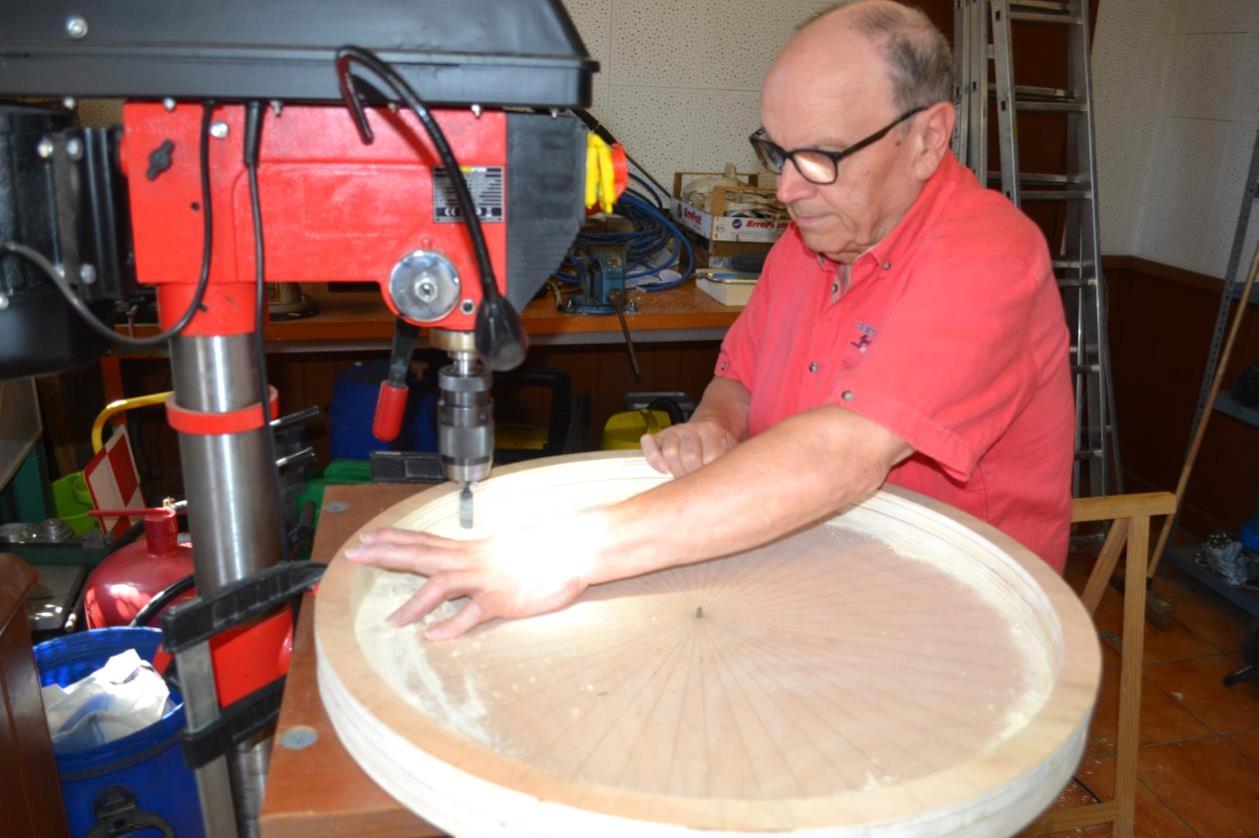

Alésage extérieur

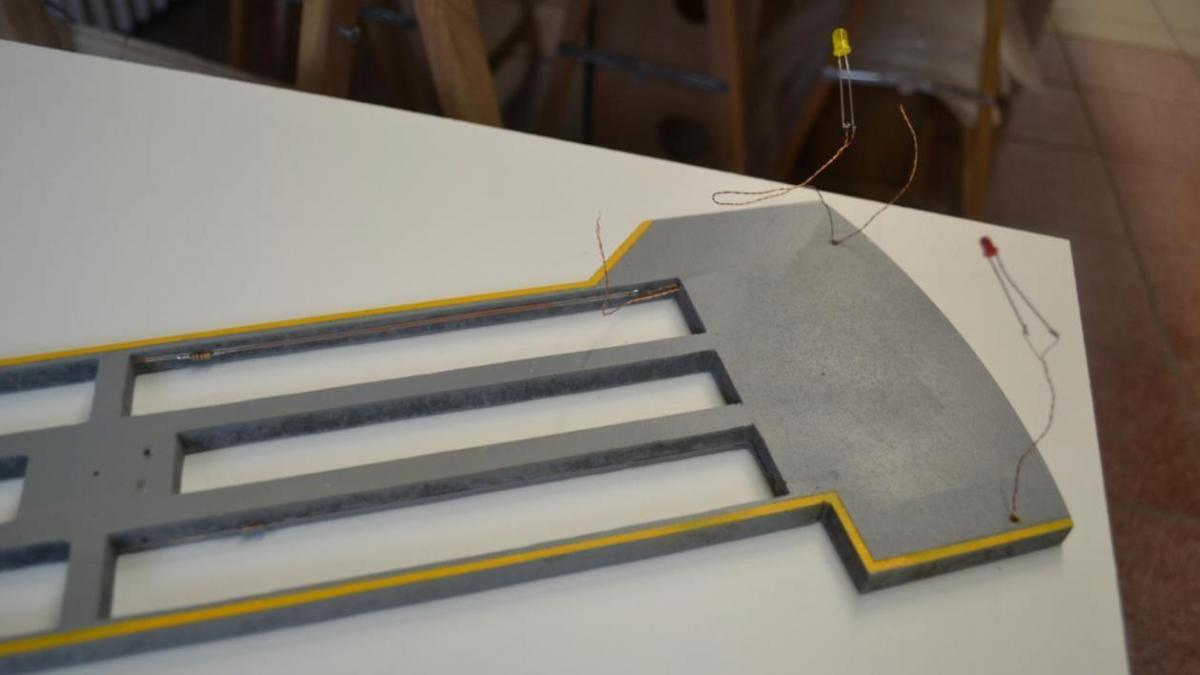

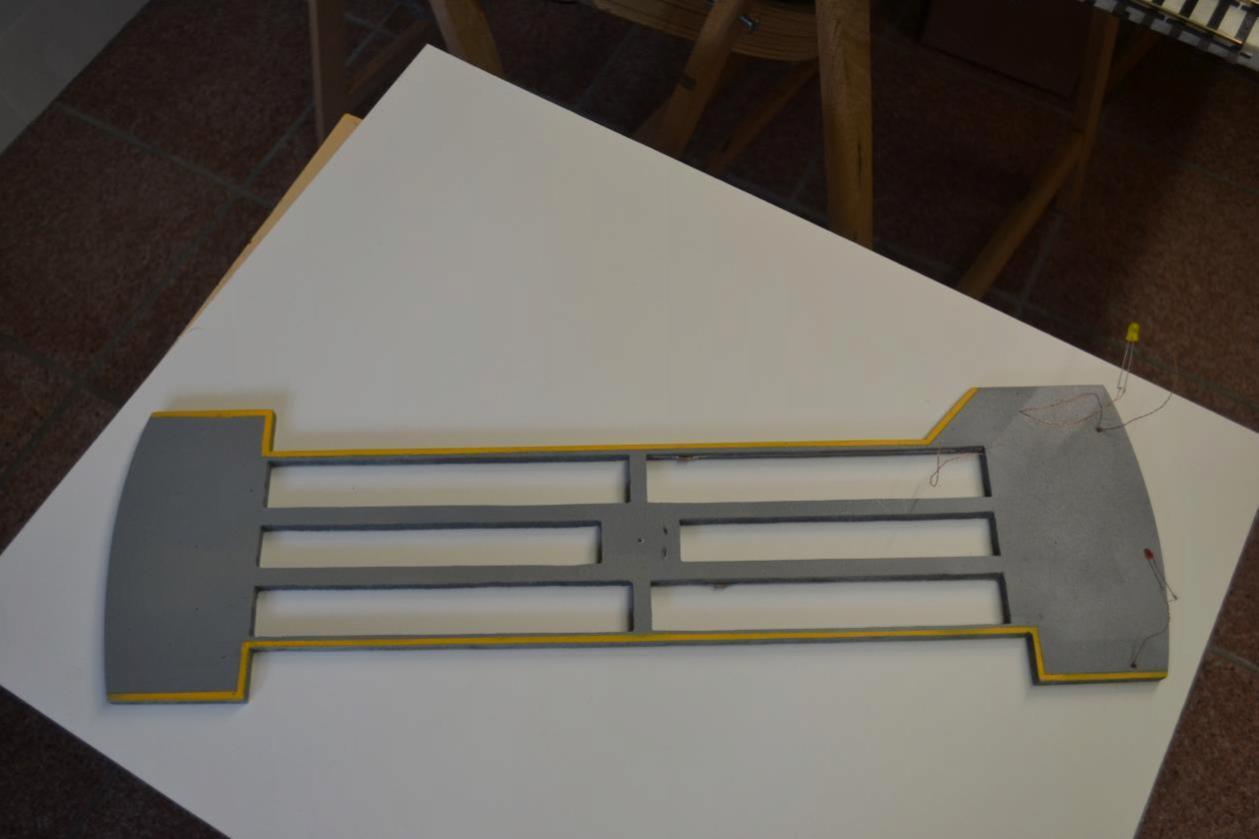

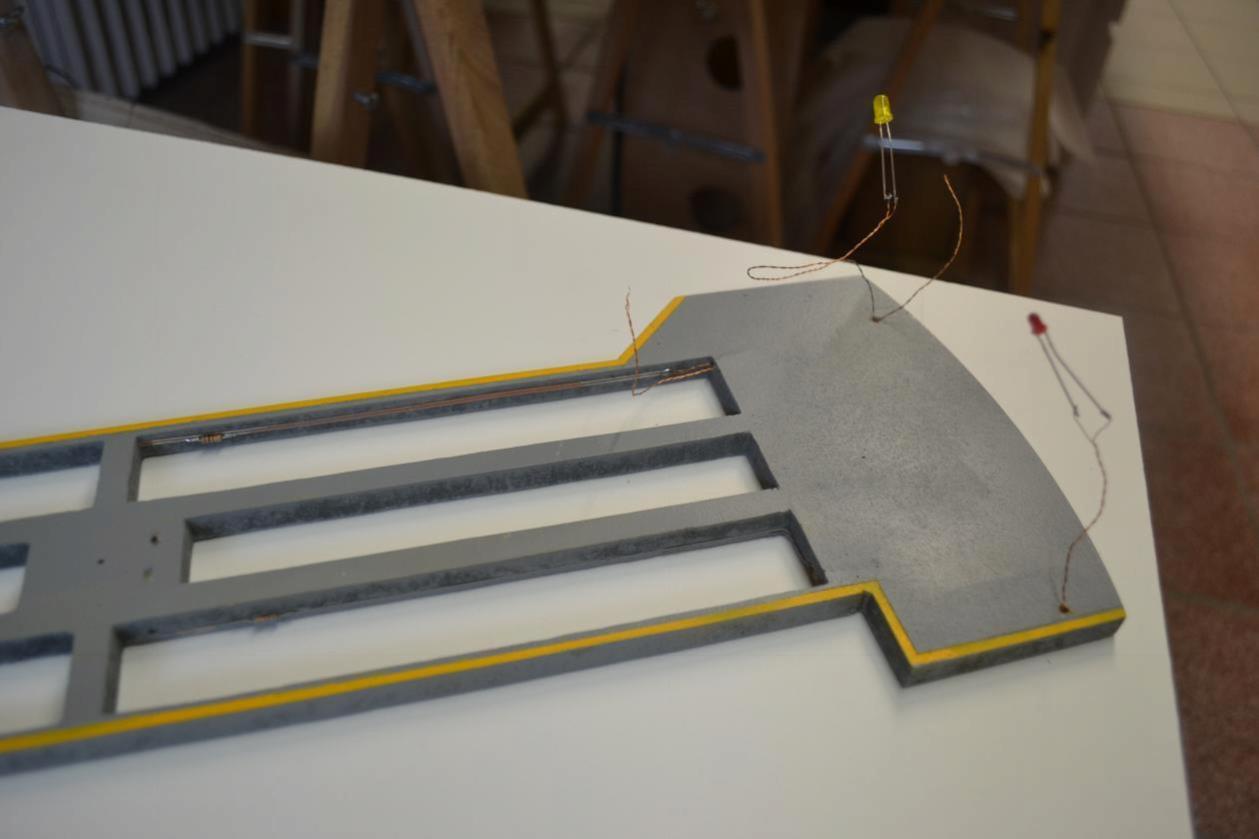

Passage des conducteurs alimentant le gyrophare et le feux rouge du carré

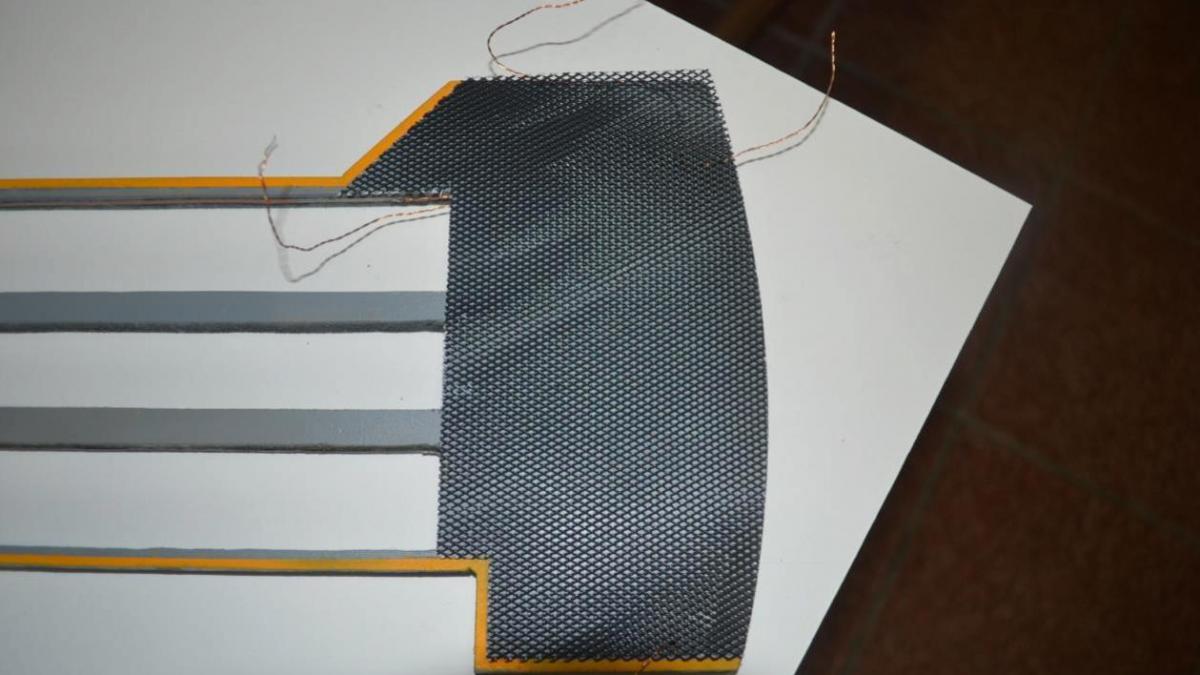

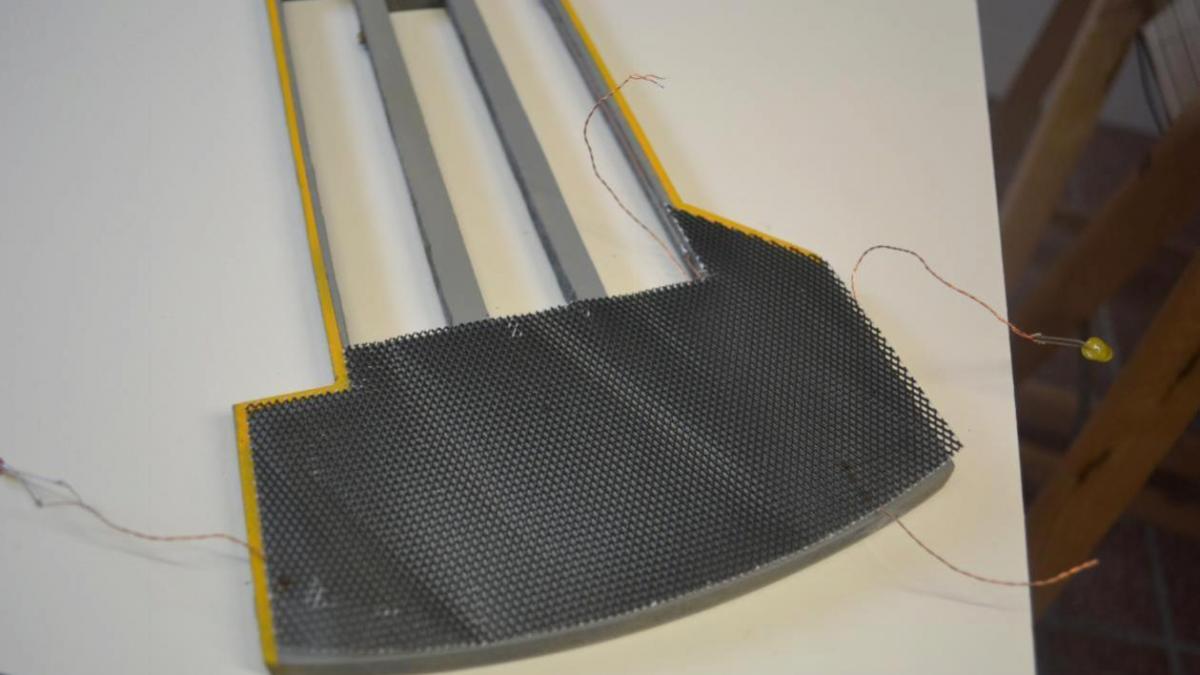

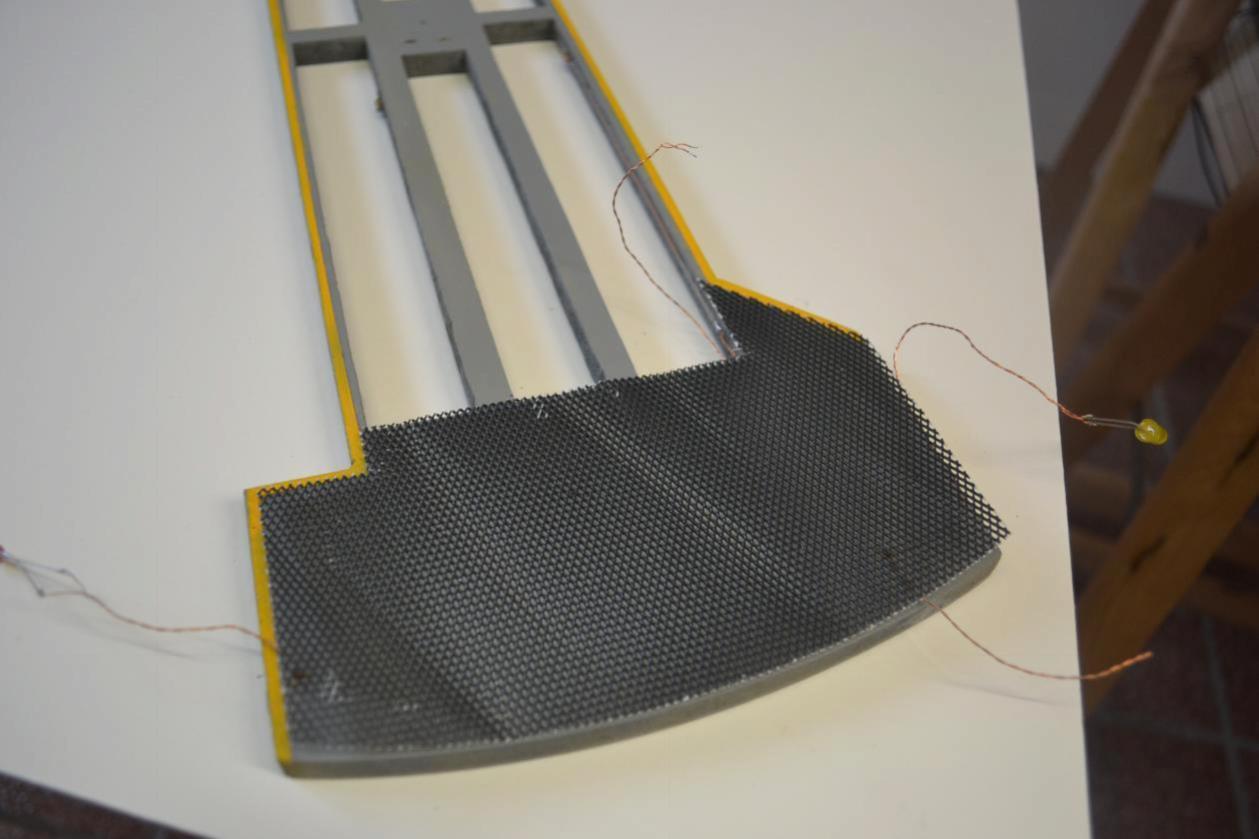

Présentation du treillage simulant les plaques de ferraille

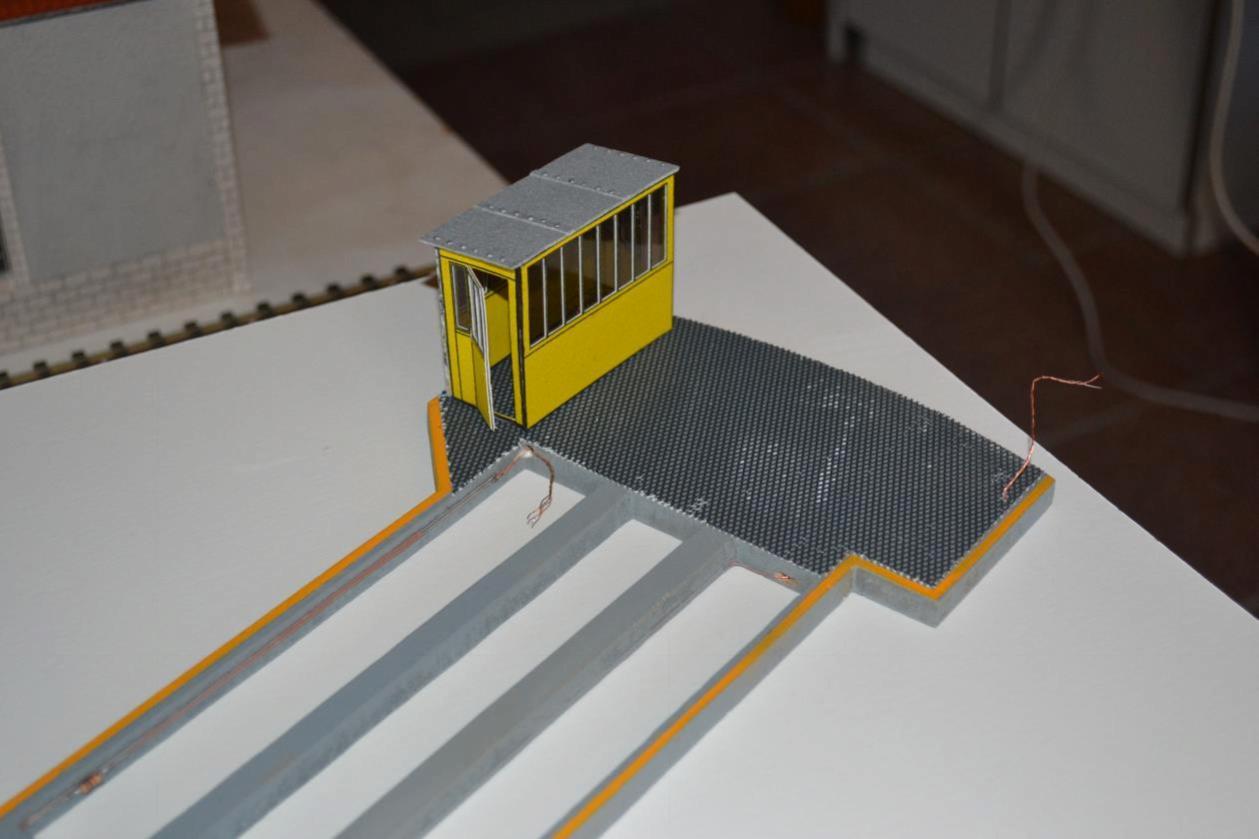

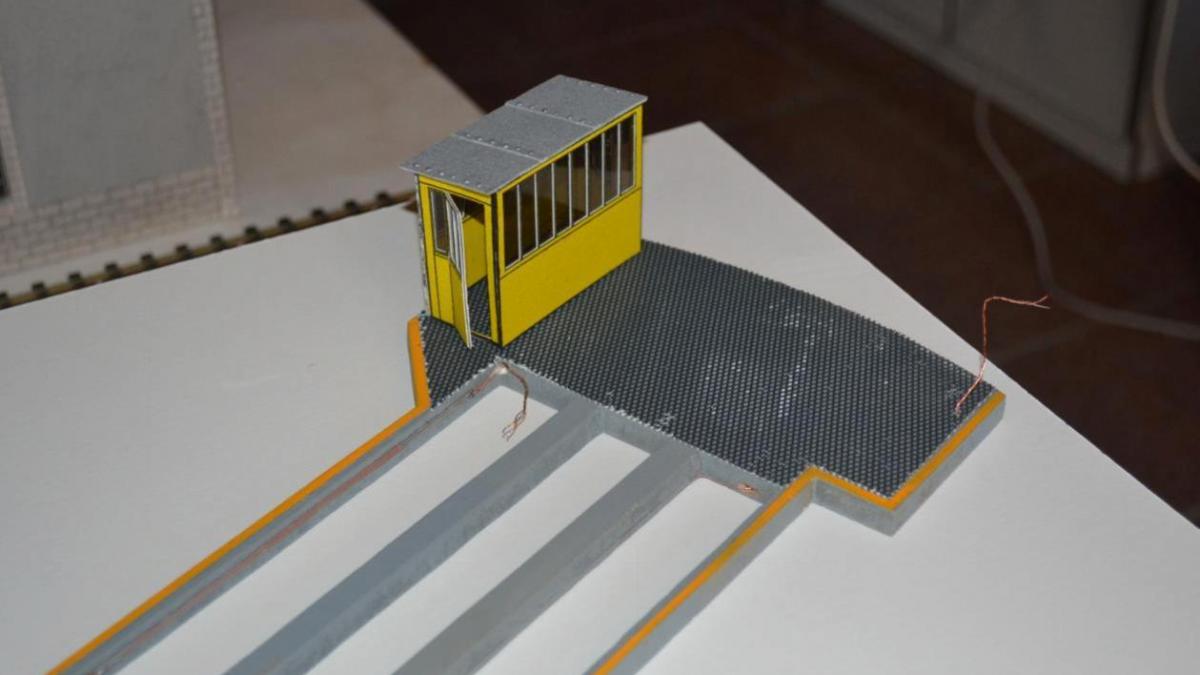

La cabine est en cours de fabrication

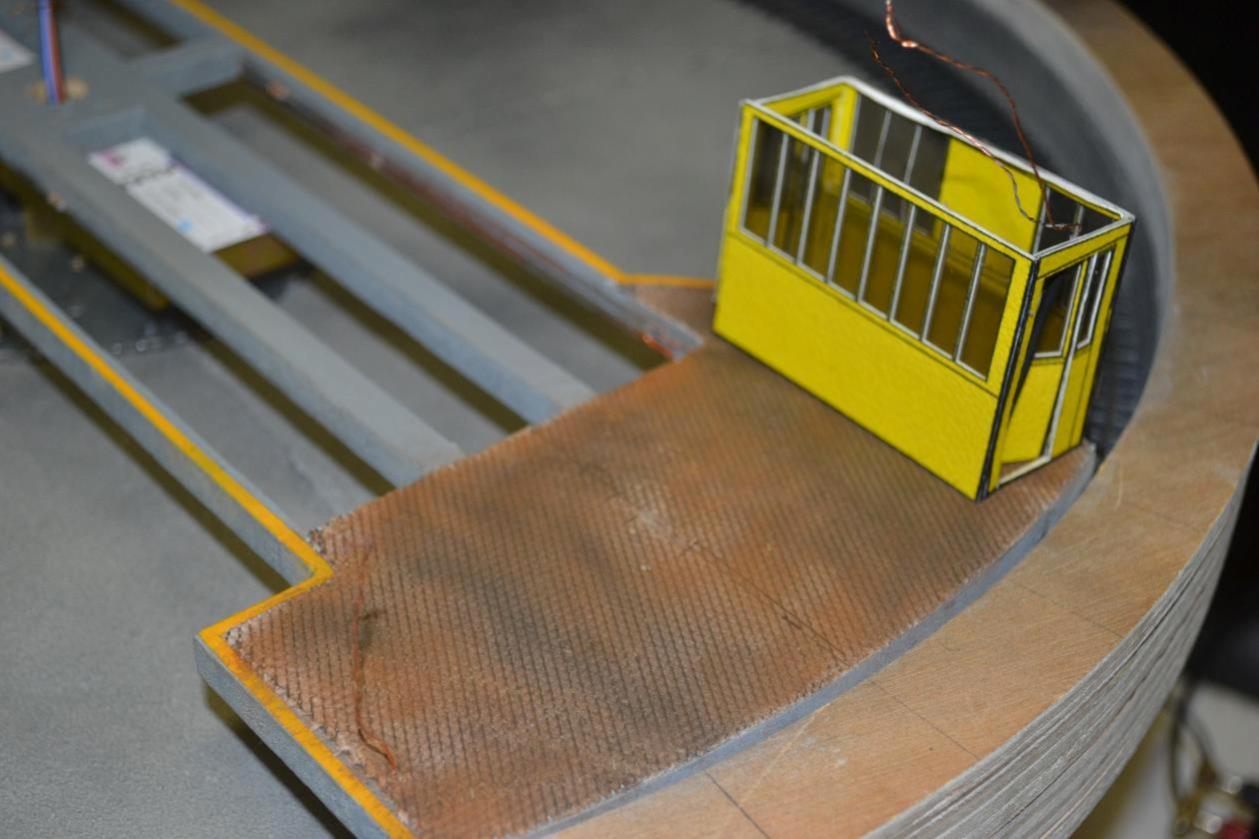

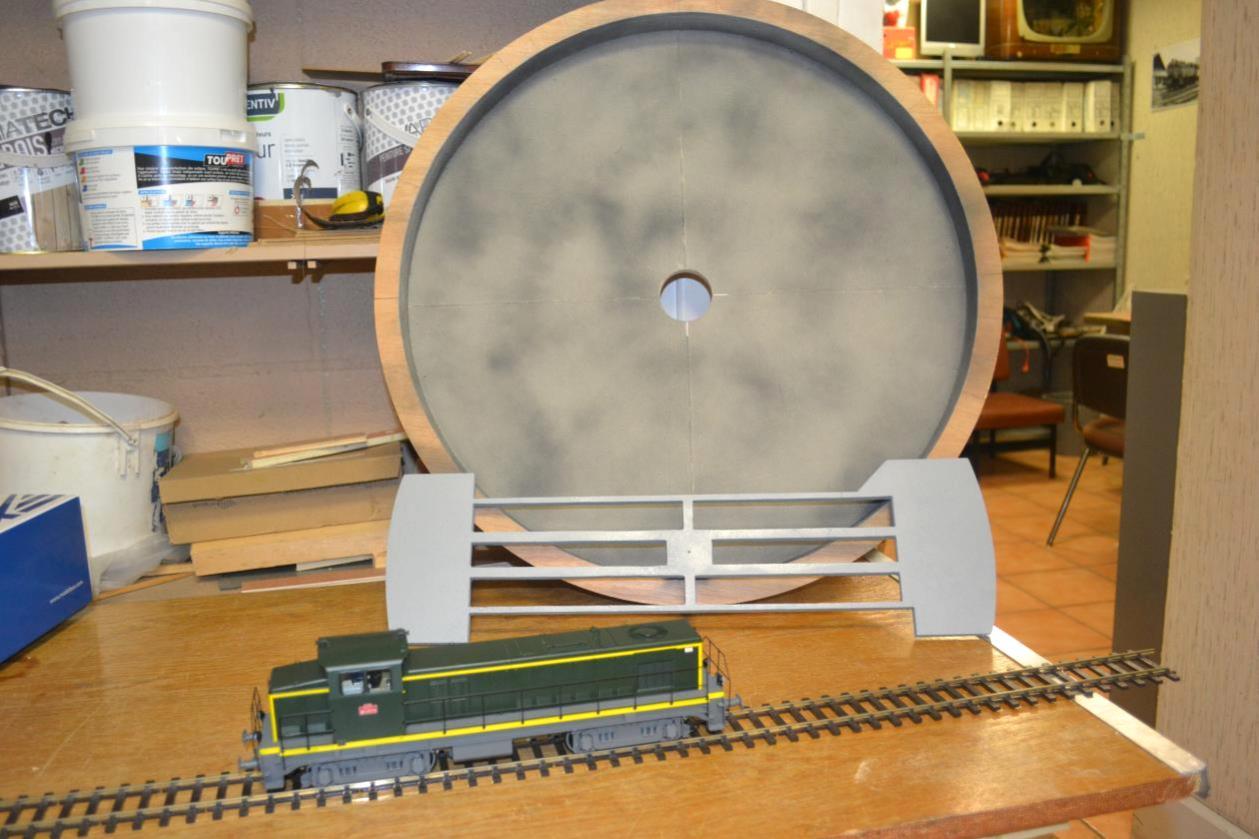

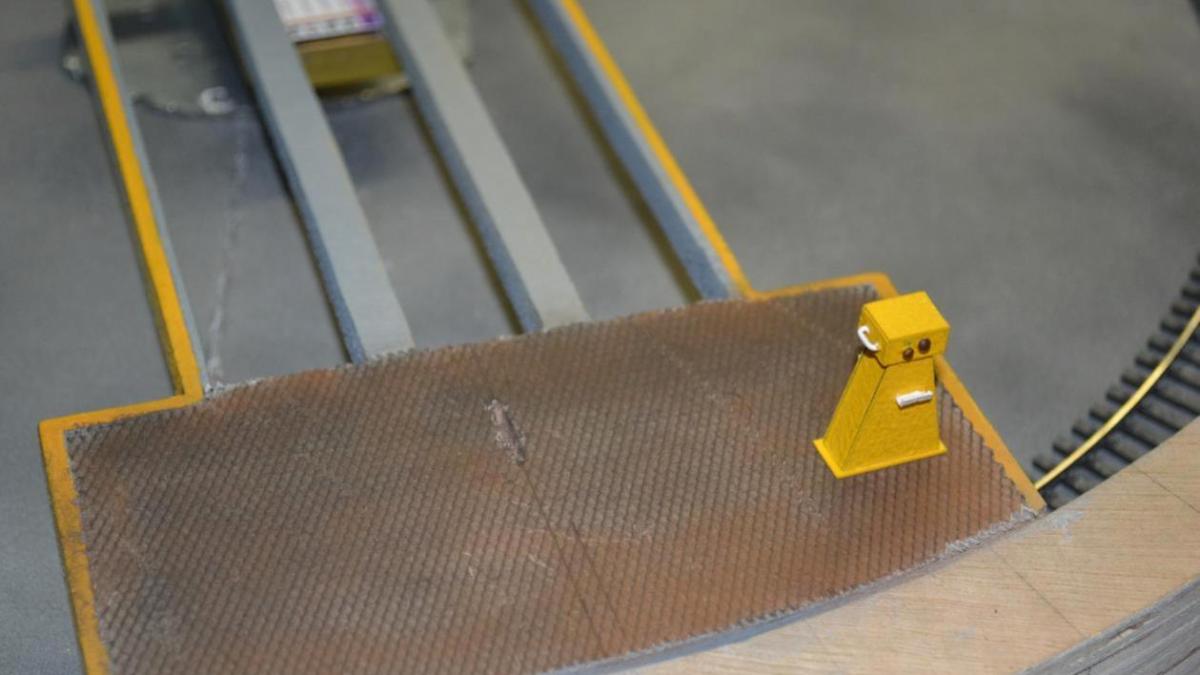

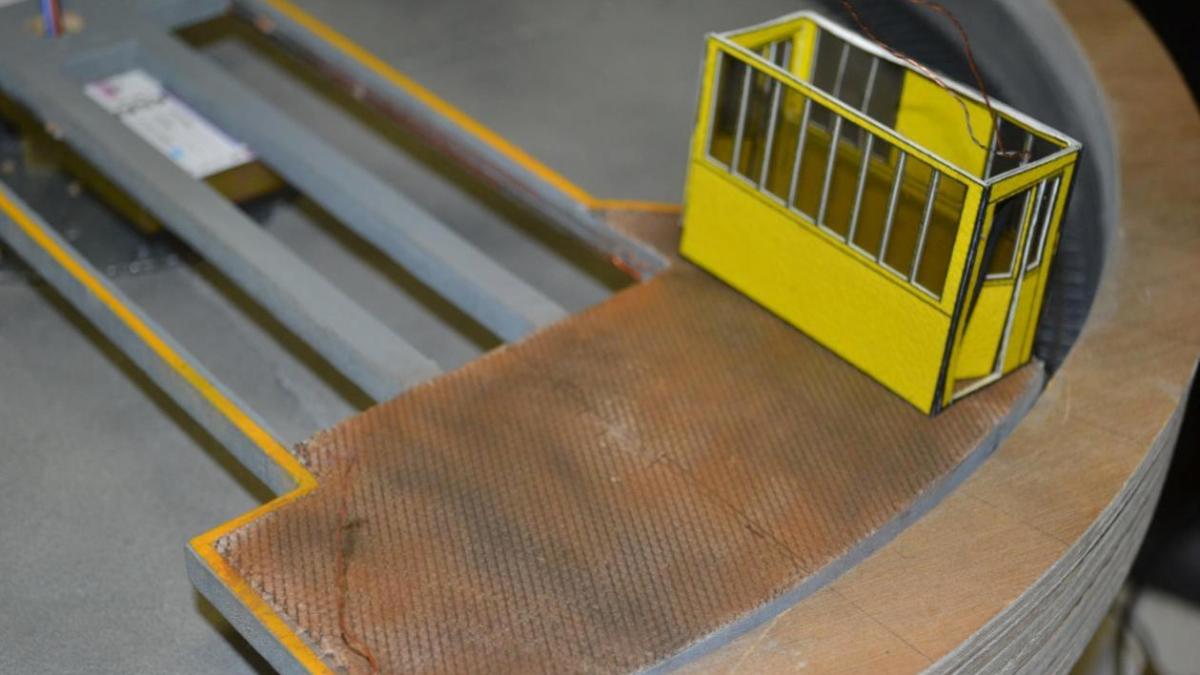

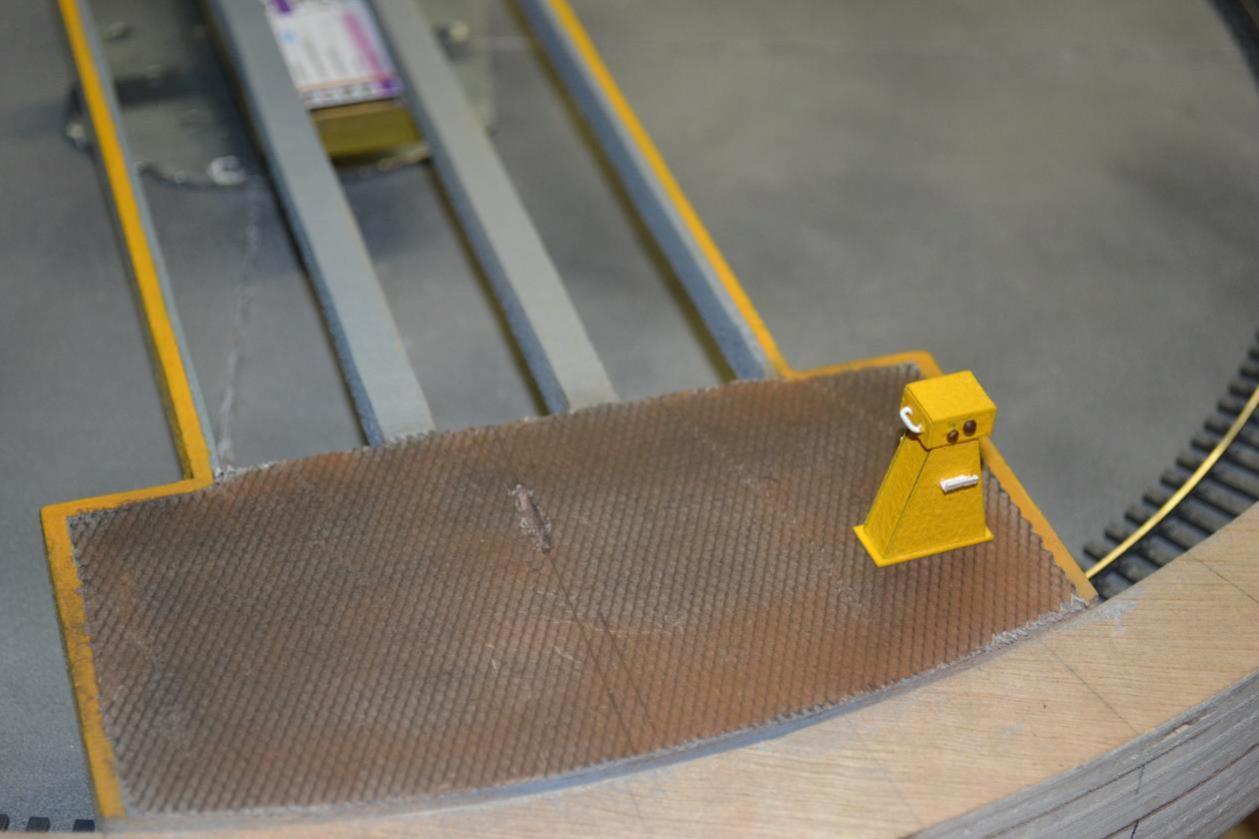

Patinage des plaques. La cabine de manoeuvre ainsi que la commande manuelle sont simplement posées pour la photo.

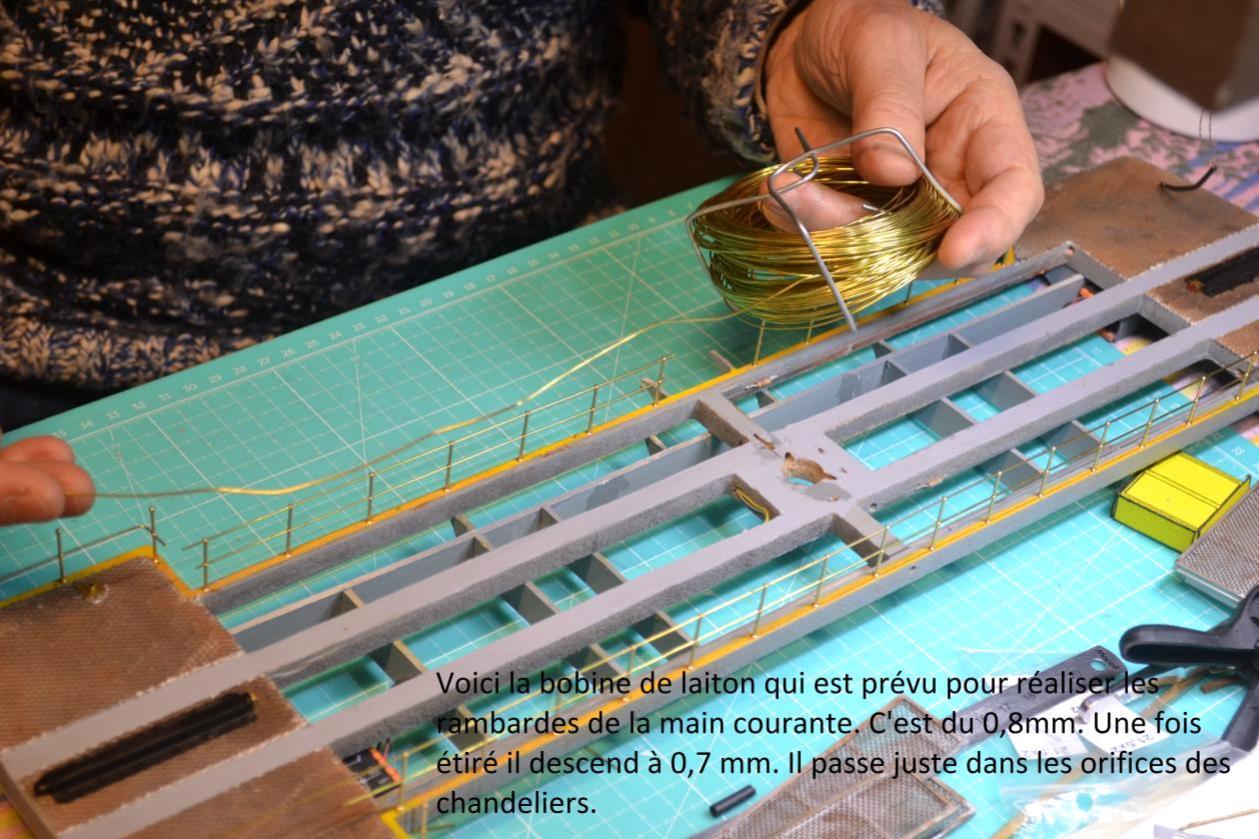

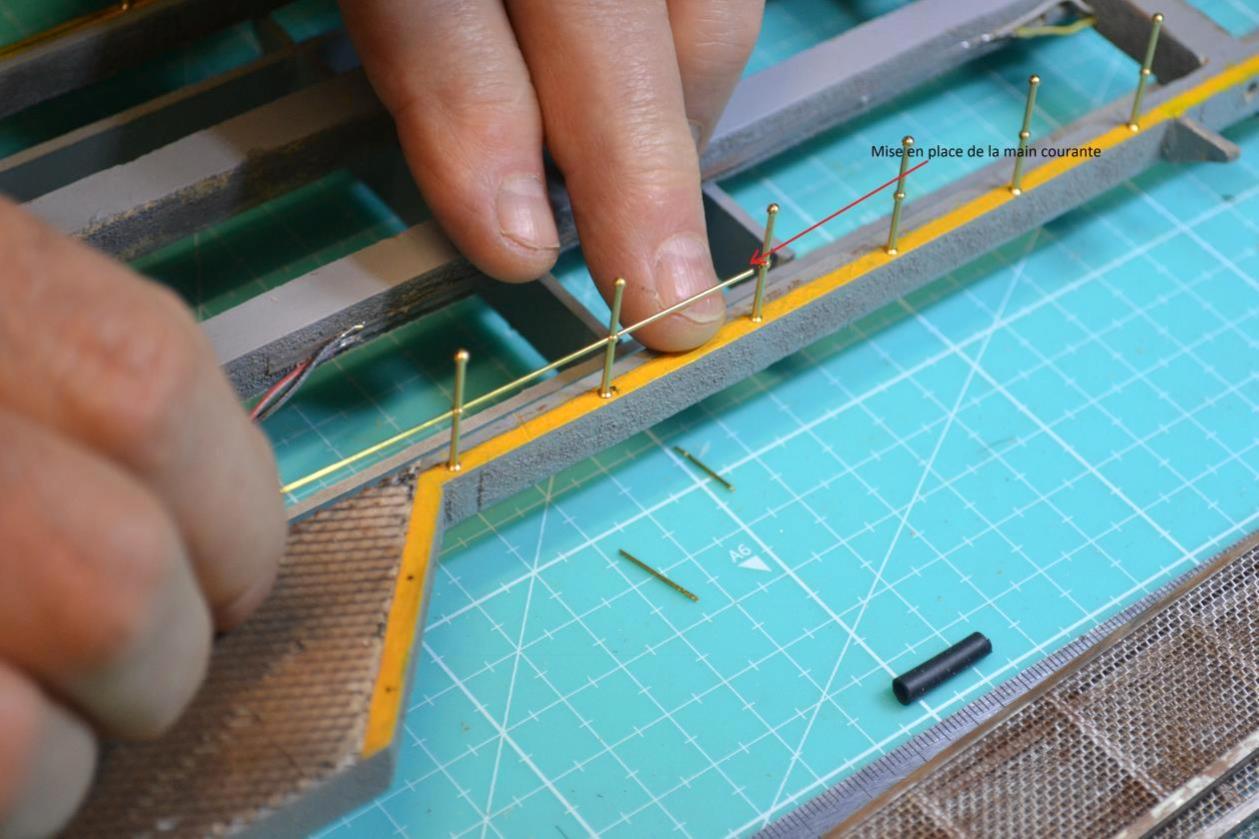

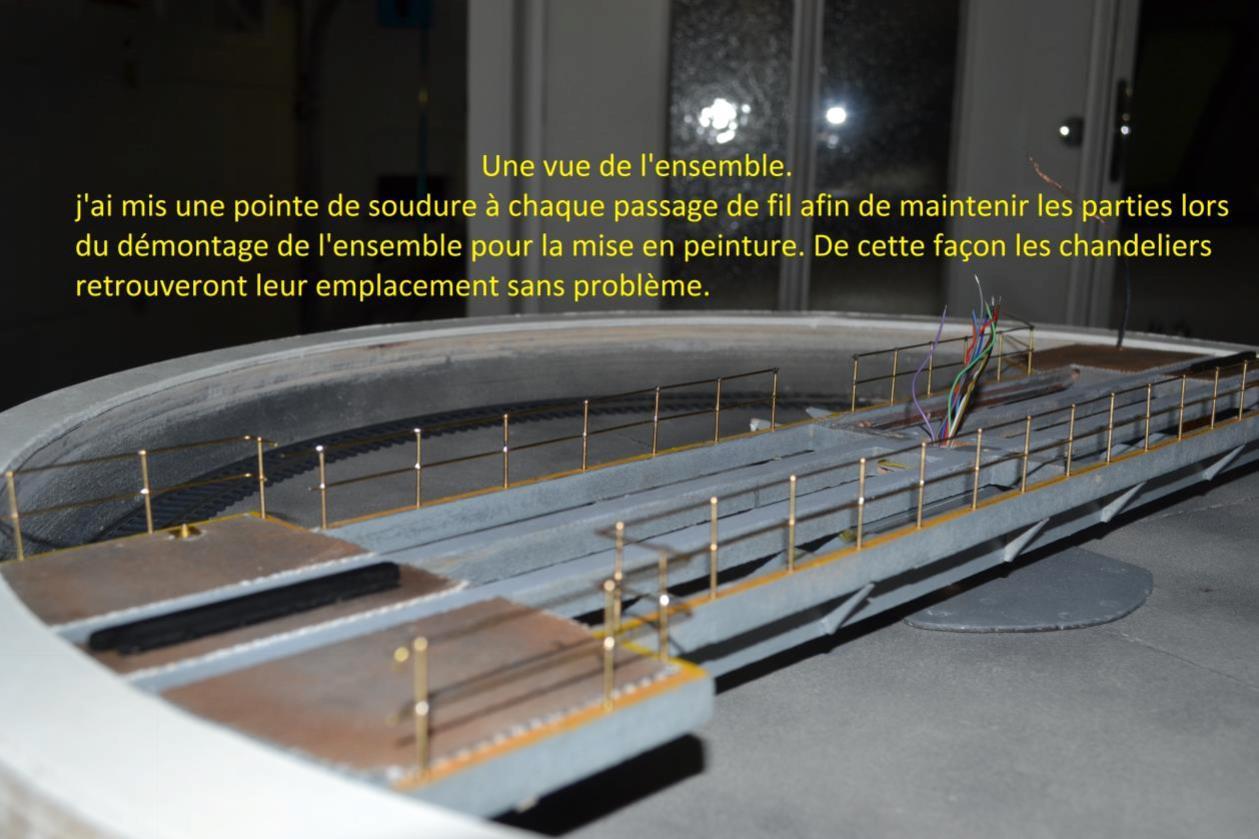

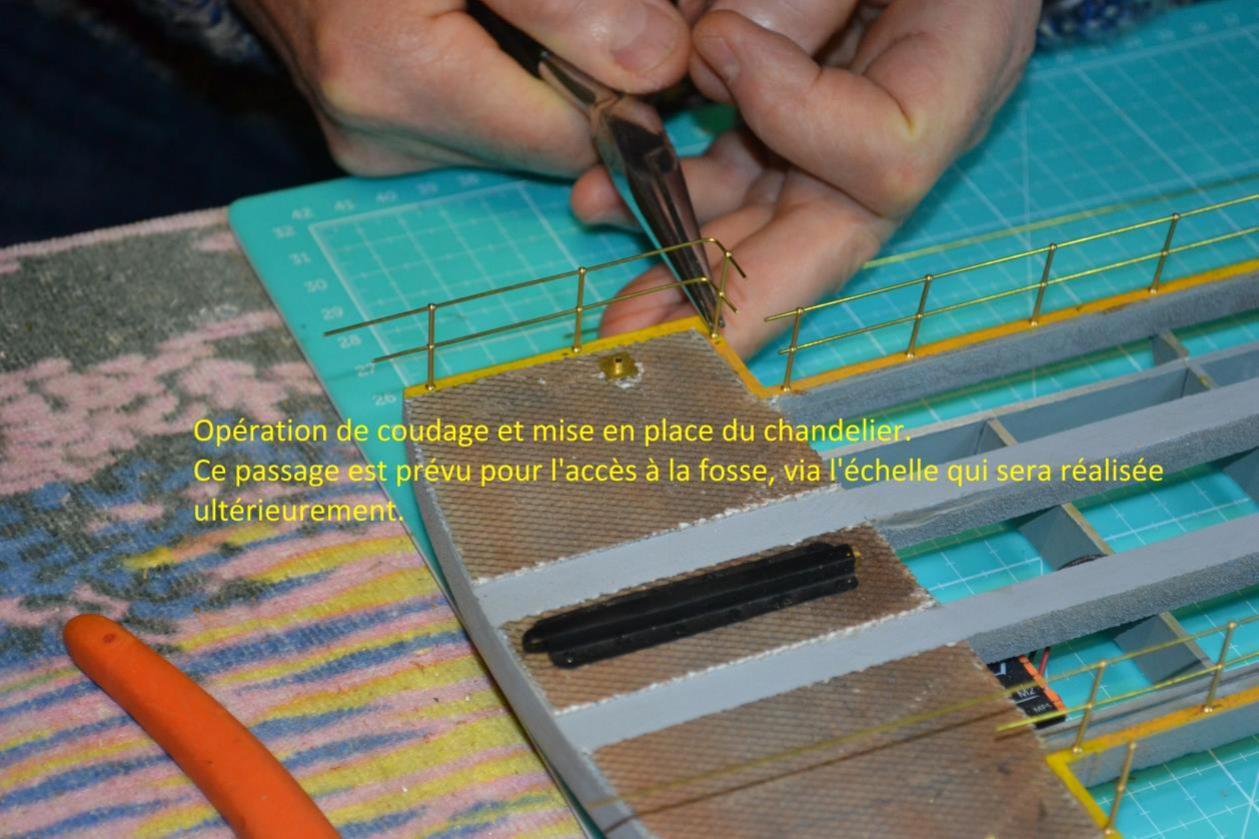

Réalisation des mains courantes du pont

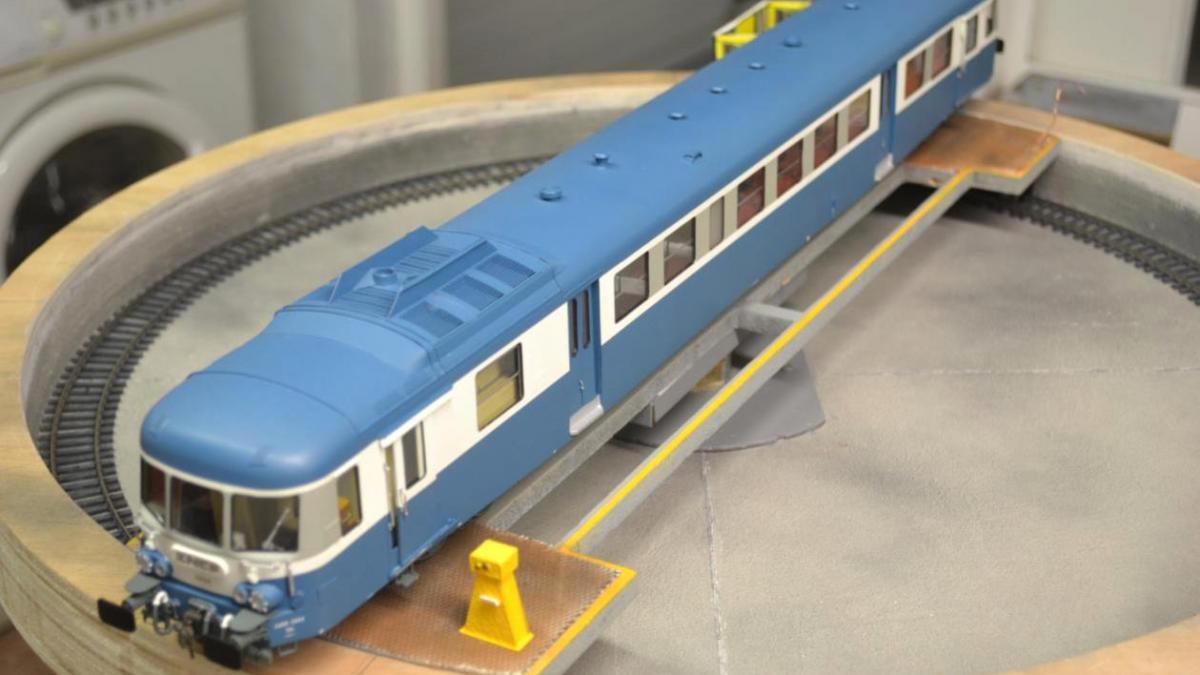

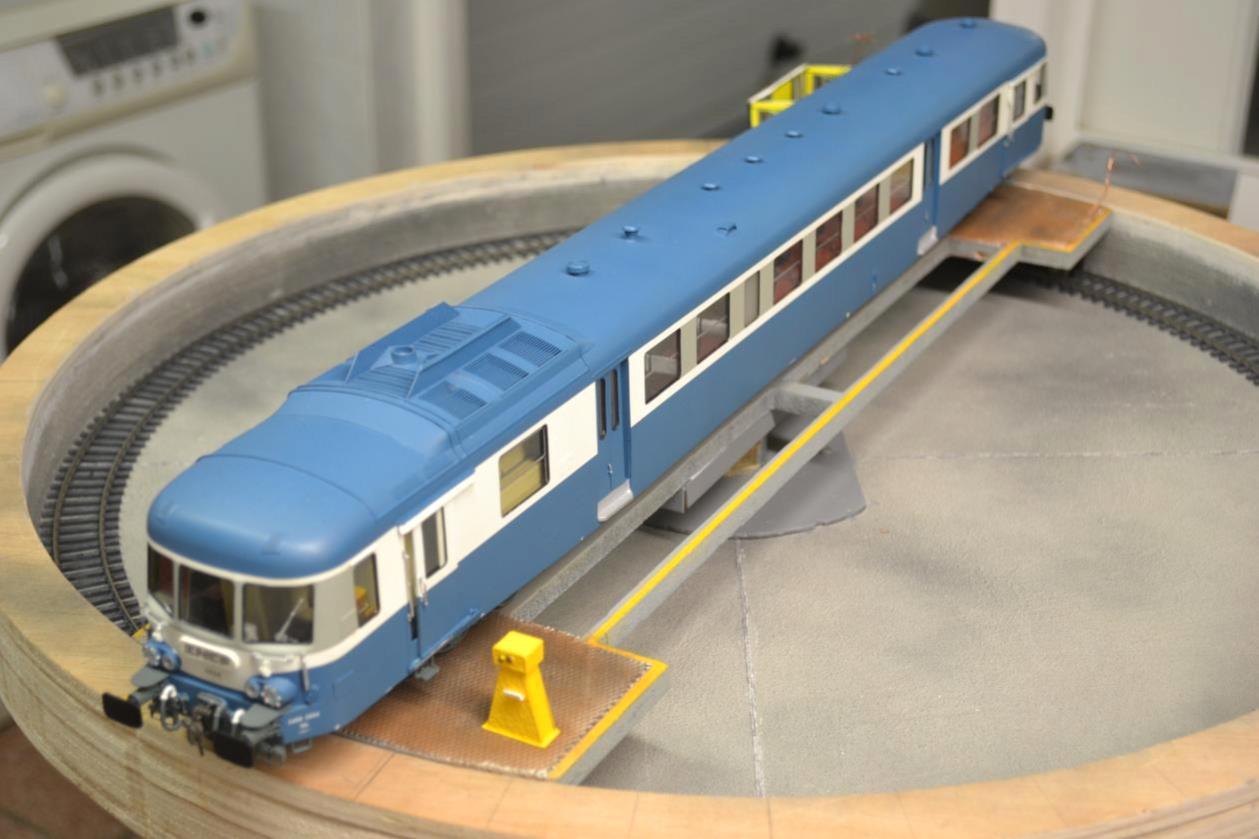

Présentation de l'autorail sur le pont

Allez c'est partie, tournez manège, mais il n'y a pas la queue du Mickey
